Fotos zur Innenausrüstung einer P-18

Eine der letzten FuMS des Typs P-18, die an die NVA aus der UdSSR geliefert wurden. Mit sehr hoher Wahrscheinlichkeit hat sie das TVL-34 in Doberlug-Kirchhain zum Truppeneinsatz als FM 8478 nie verlassen. Im Gegensatz zu den ersten Modellen sind hier die Schränke der Stromversorgung, der Sichtgeräte und des Empfängers / Störschutz komplett links angeordnet. Der Schrank des Kennungsgerätes "Kremny-II" fehlt. Die Frontseite des Kofferaufbaus ist frei. Die rechte Seite des Kofferaufbaus wird, wie auch schon in den älteren Modellen, von der Sendeapparatur nebst Antennenäquivalent eingenommen.

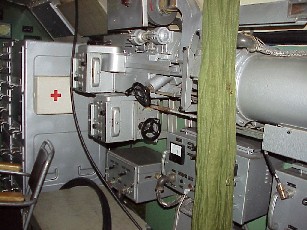

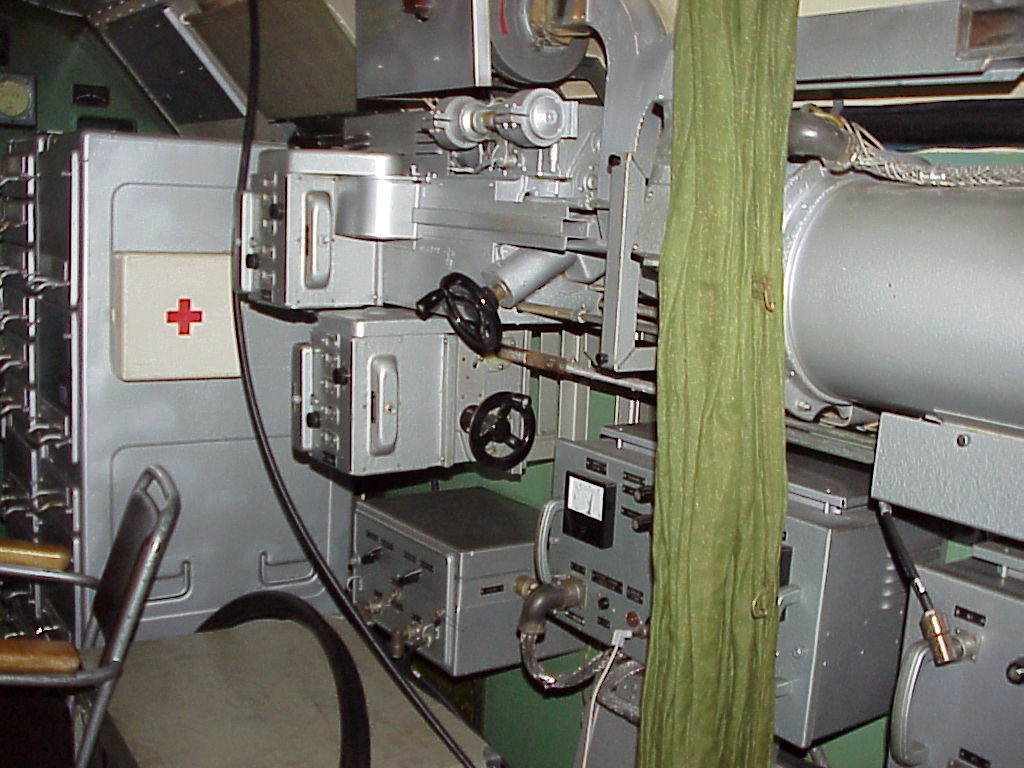

			Foto 2	rechte Seite - Sendeapparatur

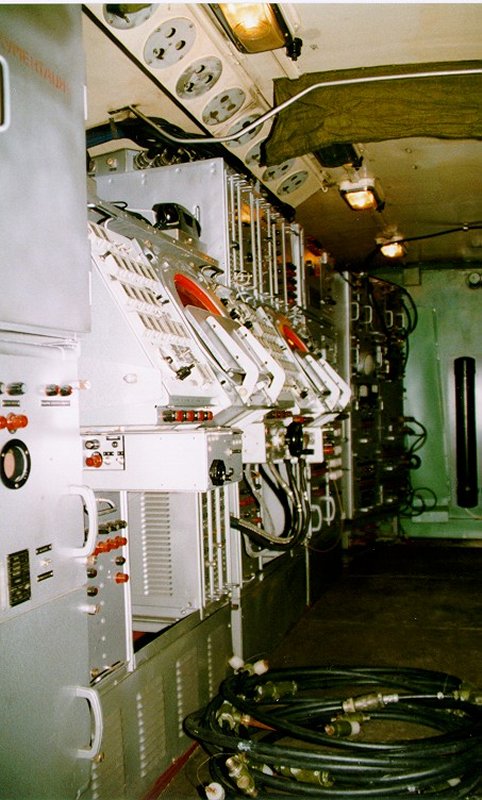

Foto 1		linke Seite - Stromversorgung, Sichtgeräte, Störschutz, Empfänger

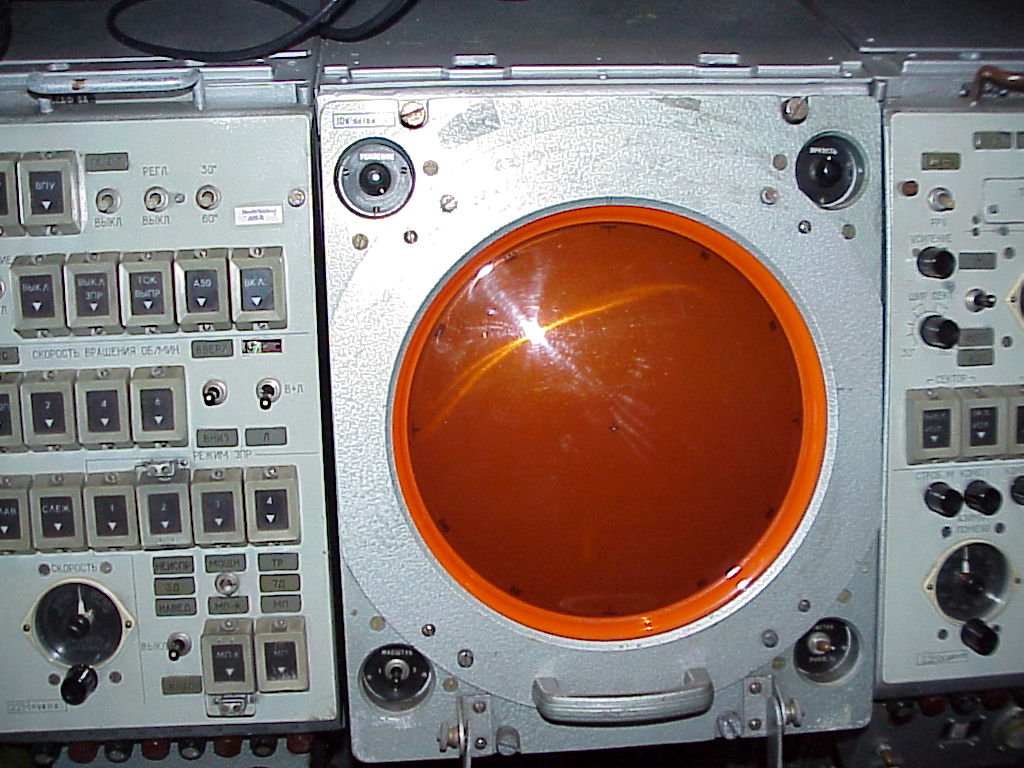

			Foto 4	bis zu 500 m absetzbares Sichtgerät, welches mit seinen Bedienblöcken rechts und links die komplette Fernsteuerung der Station ermöglichte (z.B. aus dem im Schutzbauwerk untergebrachten GS)

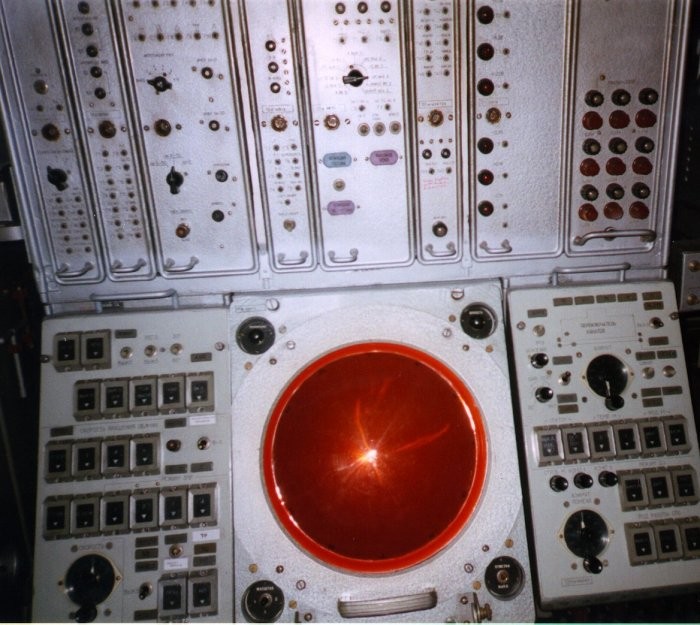

Foto 3		Hauptsichtgerät der Station mit Bedienblöcken rechts und links, darüber Blöcke der Erzeugung der unterschiedlichsten Steuersignale für die komplette Station und für die Sichtgeräte (z.B. Anlaßimpulse, Sichtgerätemarken, Kopplung an AFLS usw.)
	Für alle die, die sich bestimmte Blöcke in Erinnerungen schwelgend an die vielen Potentiometer bzw. Schalter, die sie mal benutzt haben, wieder etwas näher ansehen möchten - hier eine kleine Zugabe

Zum Vergrößern das jeweilige Bild bitte anklicken !

Quelle :		Foto 1 - 4 mit freundlicher Genehmigung von Christian Wolff
