PRW-17 (Innenleben)
 |
||||||||||||
| Foto 1 (links) | ||||||||||||

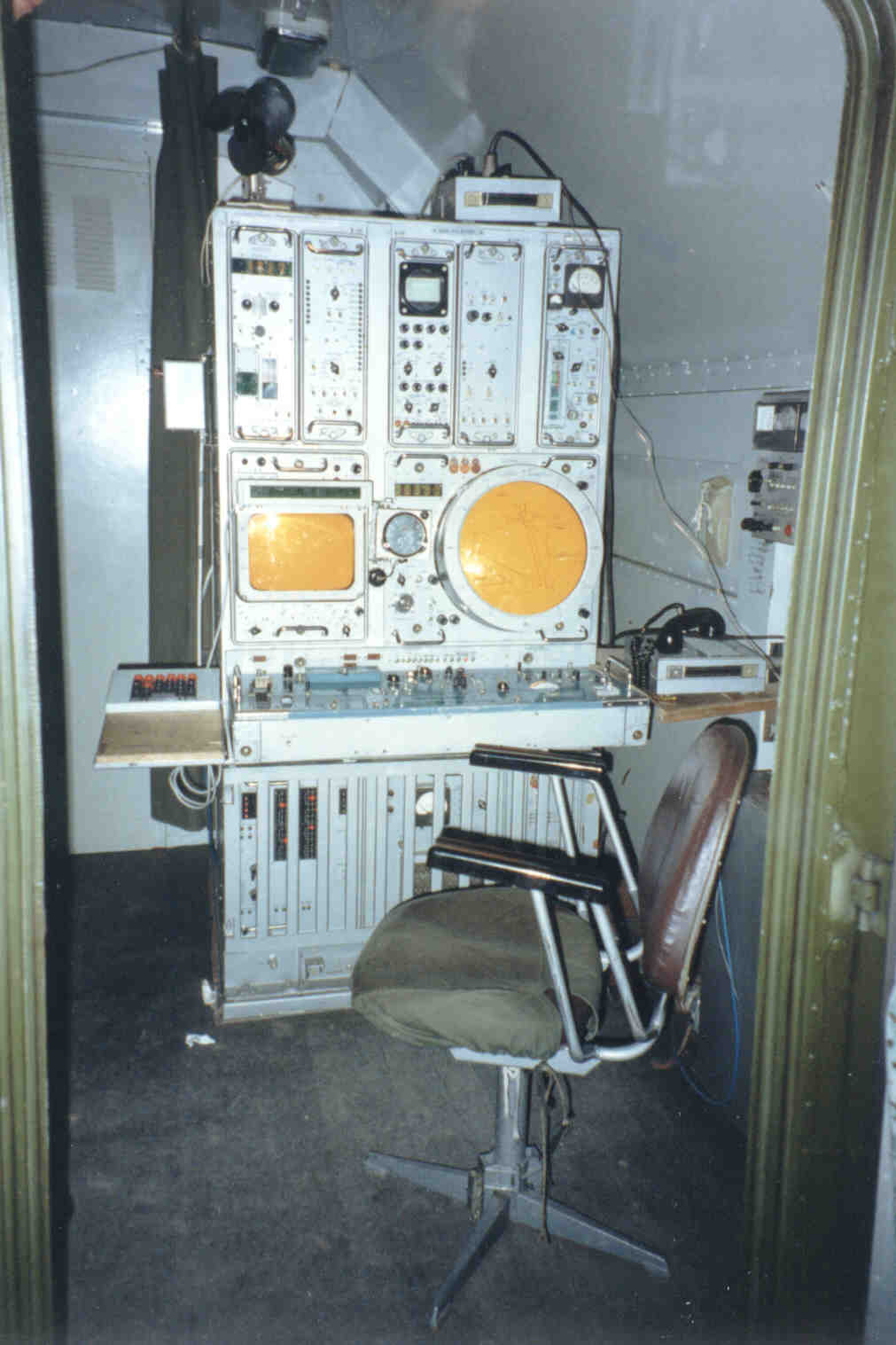

| Das ist der Arbeitsplatz des FO, hier bündeln sich alle Bedienelemente, die zum Fernbedienen der Station erforderlich sind. | ||||||||||||
 |
||||||||||||
| Foto 2 (rechts) | ||||||||||||

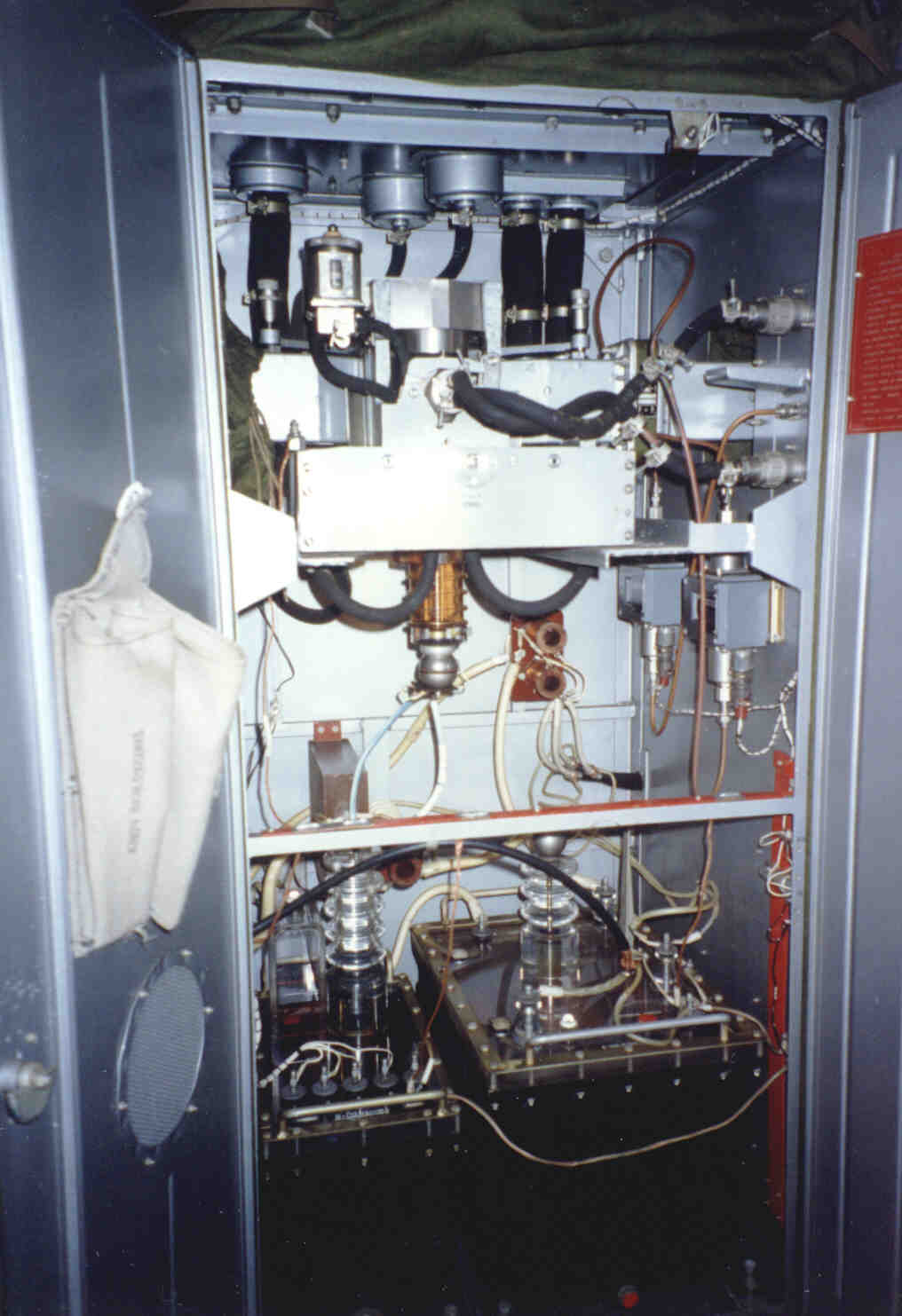

| Der linke Teil des Senderschrankes enthält die frequenzbestimmenden Bauteile zur Feinabstimmung von vier möglichen Frequenzen. | ||||||||||||
 |
||||||||||||
| Foto 3 (links) | ||||||||||||

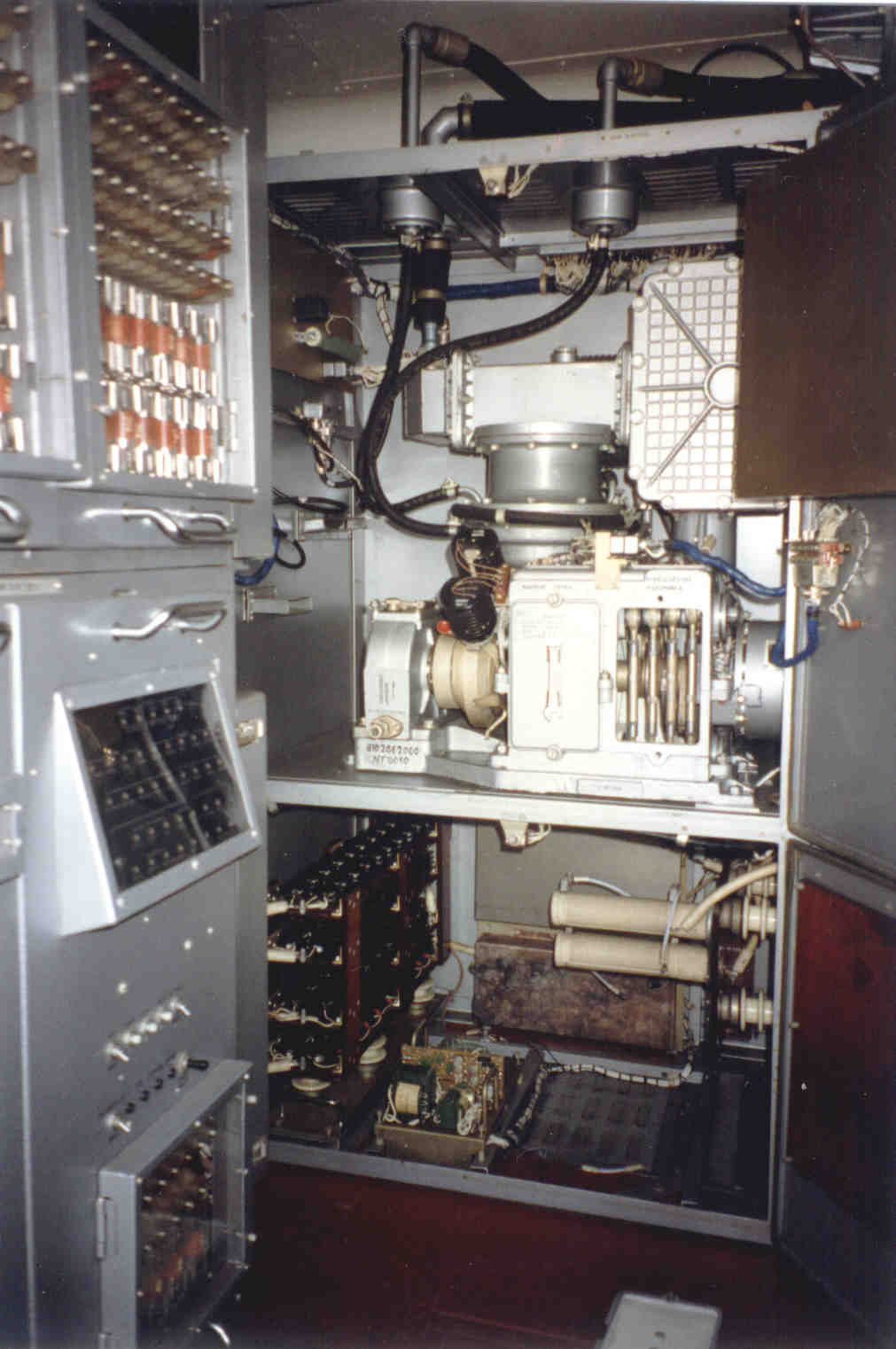

| Senderschrank. In der Mitte versteckt hinter dem Permanent-Magnetsystem die Senderöhre Mis-2, verbunden mit den Kühlmittelschläuchen. Unten Impulstrafo und Laufzeitkette. | ||||||||||||
 |
||||||||||||
| Foto 4 (rechts) | ||||||||||||

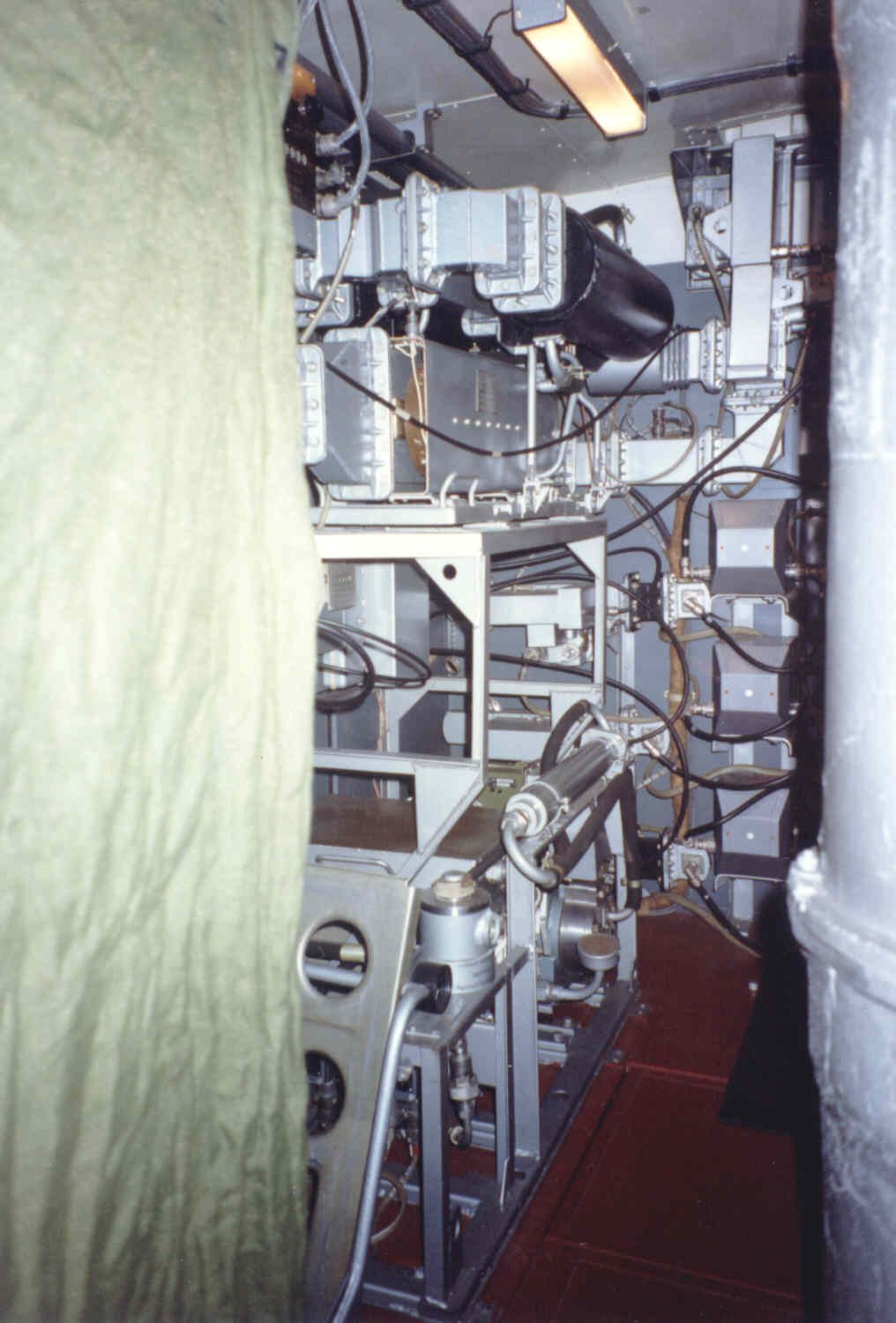

| Die Senderausgangsseite mit Äquivalent (die Schwarzen Röhren oben), Ferritzirkulator (darunter), Druckluftblock mit Trockner für die Überdruckerzeugung im HL-Trakt (ganz unten) und den Wanderfeldröhren UW-99 (hinten). | ||||||||||||
| Quelle : |
Fotos mit freundlicher Genehmigung von Mario Schlücker |
|||
